Hebel der Saugrohrverstellung

Es ist nicht zwingend notwendig die Hebel umzubauen, es macht jedoch Sinn, wenn auf Koppelstangen aus Stahl umgebaut wird.
Die Koppelstangen aus Stahl bestehen aus Gelenken, welche einen Sicherungsstift aufnehmen. Dieser Sicherungsstift passt leider nicht ohne weiteres, wenn das Gelenk aus Metall verbaut wird und die Aufnahmekugel am Hebel nicht umgebaut wird.
Eine zusätzliche Abdichtung lässt sich aufgrund der geringen Platzverhältnisse ebenfalls nicht realisieren.
Aus diesen Gründen macht es Sinn, umzubauen.

Auf diesem qualitativ leider recht schlechtem Bild kann man gut den Normalzustand erkennen.
Sollte die Kugelaufnahme bereits abgebrochen sein, ist die Bruchkante zu glätten um den späteren Sitz der Metallaufnahmekugel zu gewährleisten.

In diesem Beispiel wurde die Aufnahmekugel aus Kunststoff mit Hilfe einer Metallsäge entfernt, anschließend wurde die Fläche mit Hilfe einer Feile geglättet.

Anschließend muss von der Rückseite aus ein Loch mit einem Durchmesser von 5mm gebohrt werden.

Im Anschluss muss die Aufnahme der Schraubenmutter eingebracht werden. Hierfür kommt ein Bohrer mit 8,5mm zum Einsatz. Die Bohrung sollte dabei nicht tiefer als 4-5mm gesetzt werden.

Nun kann die Aufnahmekugel eingesetzt werden. Dabei sollte Schraubensicherung verwendet werden.



Auf dem obigen Bild ist die Schraubenmutter nur angesetzt. Wenn sie festgezogen wird, sollte sie bündig mit der Fläche des Verstellhebels abgeschlossen haben. Dabei ist zu beachten, dass nur von der Seite der Kugel aus geschraubt werden darf, da sich die Mutter dabei in den Kunststoff zieht und automatisch gegen verdrehen gesichert wird.

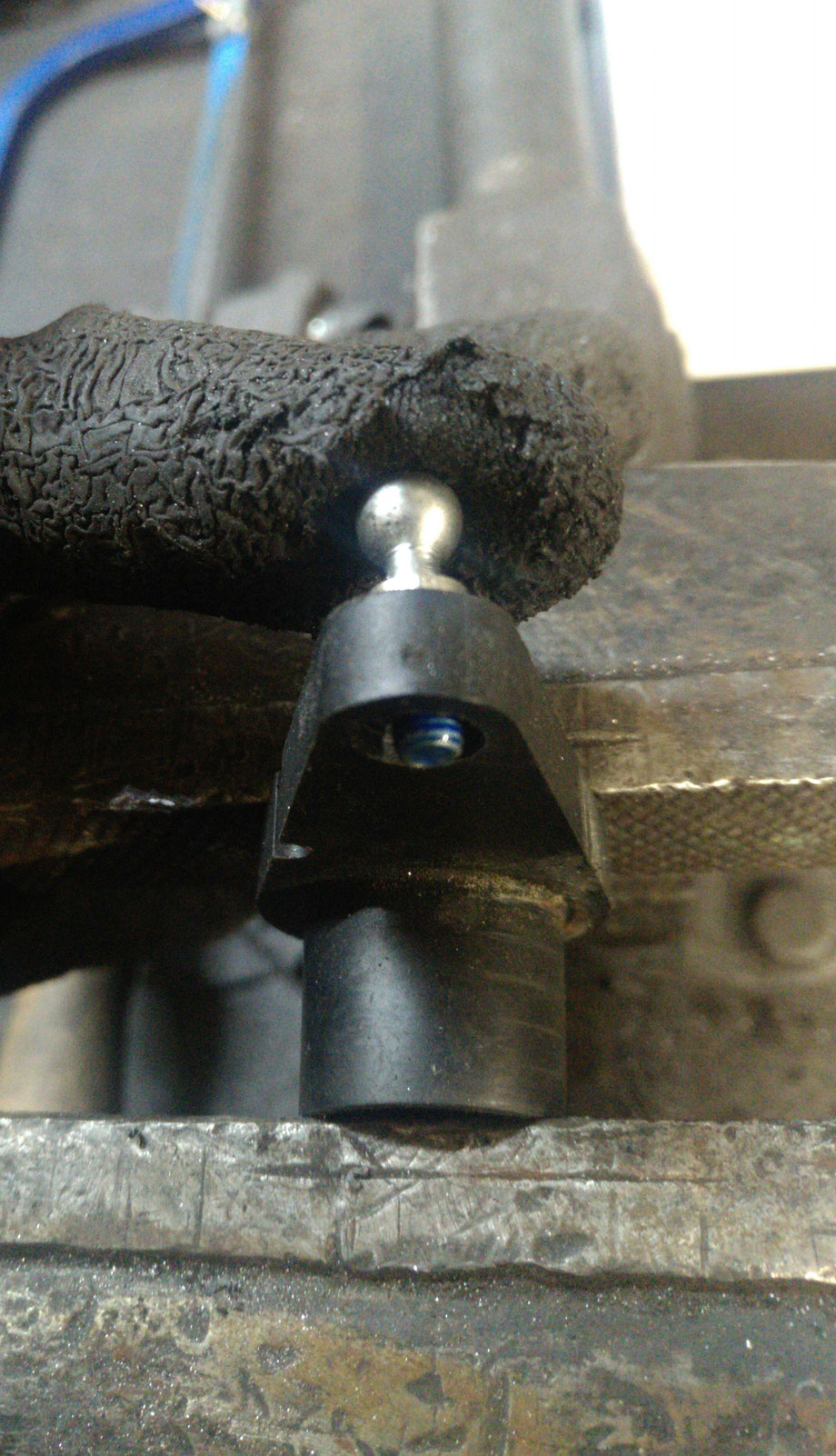

Das fertige Endprodukt.

Im obigen Bild ist eine Gummiabdichtung zu erkennen, die nach dem Umbau verwendet werden sollte.
Sie verhindert das eindringen von Wasser und Schmutz.
